Filtre à eau Ecosoft Aquapoint XL Big Blue 10″ – raccord 1″ – Porte-filtre d’eau en ligne avec support, vis et clé

Ce modèle complète notre gamme de porte-filtres pour cartouches de filtration. Son rôle est d’accueillir et de maintenir une cartouche compatible : le boîtier seul ne réalise pas le traitement de l’eau.

Ecosoft Aquapoint XL Big Blue 10″ : fonctionnement du porte-filtre et de sa cartouche

L’eau entre dans la tête du porte-filtre, traverse la cartouche installée dans le bol, puis ressort vers le réseau situé en aval. Le résultat dépend du média filtrant, de sa finesse, du débit et de son état d’encrassement.

• Avec une cartouche sédiments : filtration mécanique des particules selon la finesse retenue.
• Avec une cartouche au charbon actif : réduction du chlore et de certains goûts ou odeurs, selon les performances de la cartouche.
• Avec un média spécifique : traitement ciblé uniquement dans les conditions prévues pour ce consommable.

Le format 4,5″ × 10″ correspond à une cartouche Big Blue. Une cartouche étroite de 2,5″ de diamètre ou une cartouche Big Blue de 20″ ne correspond pas au format de ce modèle.

Ecosoft Aquapoint XL Big Blue 10″ : avantages de conception et applications

• Format grand diamètre : accueil de cartouches Big Blue pour la filtration d’une canalisation domestique.
• Double joint torique : conception d’étanchéité à contrôler lors de chaque remontage.
• Guide de centrage : facilite le bon positionnement de la cartouche compatible.
• Bouton de dépressurisation protégé : accompagne les opérations de maintenance selon la notice.
• Support, visserie et clé fournis : pour la fixation et les interventions sur le bol.

Le porte-filtre peut être employé à l’arrivée d’eau d’un appartement ou d’une maison, en protection mécanique d’équipements domestiques ou en préfiltration d’un traitement placé en aval. Le dimensionnement doit tenir compte du débit de pointe et des caractéristiques de la cartouche.

Sur une eau de puits ou de forage, une cartouche sédiments peut retenir certaines particules. Elle ne suffit pas à établir la potabilité de l’eau ni à traiter tous ses paramètres.

Ecosoft Aquapoint XL Big Blue 10″ : quelle cartouche choisir ?

Retrouvez les cartouches Big Blue 10″ et 20″ et sélectionnez uniquement le format 4,5″ × 10″ pour ce porte-filtre. Vérifiez également la conception des extrémités et les conditions de fonctionnement du consommable choisi.

La finesse de filtration ne suffit pas à déterminer le débit utilisable. Une cartouche au charbon peut nécessiter un débit inférieur à celui accepté par le boîtier pour assurer le temps de contact prévu.

Ecosoft Aquapoint XL Big Blue 10″ : caractéristiques techniques

La pression maximale du boîtier ne doit pas être assimilée à une pression de fonctionnement à rechercher. Respectez aussi les limites de la cartouche : la limite la plus restrictive du montage s’applique.

Ecosoft Aquapoint XL Big Blue 10″ : débit réel et perte de charge

Le débit réellement disponible dépend de la pression du réseau, du diamètre des canalisations et de la cartouche installée. Son média, sa finesse et son encrassement influencent la perte de charge.

Une cartouche sédiments et une cartouche au charbon actif ne doivent pas être dimensionnées uniquement à partir du débit du boîtier. Pour un traitement au charbon, respectez le débit de service du consommable et le temps de contact nécessaire.

Une baisse progressive de pression en aval peut signaler un colmatage, mais doit être distinguée d’une variation de pression du réseau. Des manomètres adaptés placés en amont et en aval peuvent faciliter ce suivi.

Ecosoft Aquapoint XL Big Blue 10″ : installation sur l’arrivée d’eau froide

1. Choisir l’emplacement : zone accessible, protégée du gel et des températures excessives.
2. Prévoir le dégagement : conserver de l’espace sous le bol pour le dévisser et retirer la cartouche.
3. Fixer le support : utiliser un support mural adapté au poids du montage rempli d’eau ; ne pas faire porter l’ensemble sur les canalisations.
4. Respecter le sens de circulation : suivre les repères d’entrée et de sortie présents sur la tête.
5. Préparer les raccordements 1″ : utiliser des raccords et une méthode d’étanchéité compatibles avec la notice.
6. Installer la cartouche : vérifier son format et son centrage avant le remontage.
7. Remettre en eau progressivement : contrôler les joints et chaque raccordement.
8. Rincer avant utilisation : appliquer les consignes du consommable et du fabricant.

Des vannes d’isolement facilitent l’entretien. Si un bypass est ajouté, il doit être organisé pour que son utilisation corresponde au besoin de l’installation et à la qualité d’eau requise en aval.

La protection contre les surpressions doit être étudiée en amont. Un dépassement des limites du boîtier ou des coups de bélier ne doivent pas être compensés par un serrage plus important du bol.

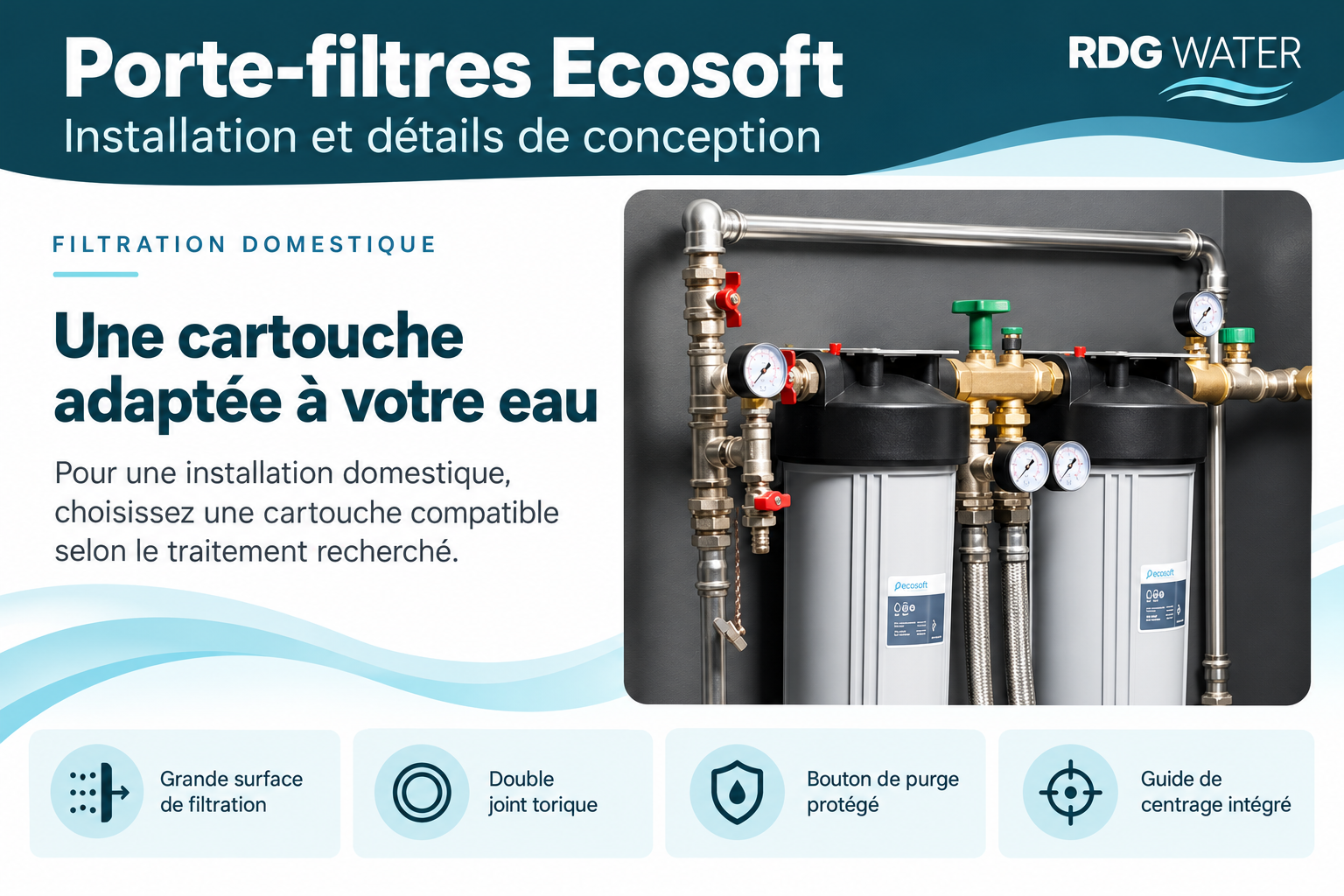

Les visuels présentent la gamme et un exemple de montage. Les équipements supplémentaires visibles ne constituent pas le contenu livré avec ce porte-filtre.

Ecosoft Aquapoint XL Big Blue 10″ : contenu livré et accessoires complémentaires

• Un porte-filtre Big Blue 10″.
• Un support de fixation.
• Une clé de service.
• La visserie.
• Un manuel utilisateur.

La cartouche est à commander séparément. Les raccords de plomberie, vannes et instruments de contrôle nécessaires au montage se choisissent selon votre installation.

Découvrez les cartouches Big Blue ou l’ensemble des cartouches de filtration d’eau pour sélectionner le consommable adapté.

Ecosoft Aquapoint XL Big Blue 10″ : ce que traite le montage et ses limites

Ecosoft Aquapoint XL Big Blue 10″ : entretien du bol, des joints et de la cartouche

Remplacez la cartouche selon les consignes de son fabricant, la qualité de l’eau et le volume traité. N’attendez pas systématiquement une baisse de débit : un charbon actif peut perdre sa capacité de traitement sans provoquer un colmatage visible.

1. Isoler l’arrivée d’eau et dépressuriser selon la notice avant tout démontage.
2. Dévisser le bol avec la clé de service et retirer la cartouche.
3. Nettoyer le bol avec une méthode compatible avec les matériaux et les instructions du fabricant.
4. Inspecter les joints, leurs logements et les filetages ; remplacer tout élément détérioré.
5. Insérer une cartouche compatible, correctement centrée.
6. Remonter sans serrage excessif, remettre en eau progressivement et contrôler l’étanchéité.
7. Effectuer le rinçage prévu pour la cartouche avant utilisation.

La clé ne doit pas servir à forcer un assemblage mal positionné. En cas de fuite persistante, couper l’eau et contrôler le joint et le montage.

Ecosoft Aquapoint XL Big Blue 10″ : FAQ sur les cartouches, l’installation et l’entretien
