Osmoseur professionnel Ecosoft MO12000TP5 – 500 L/h

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – système d'osmose inverse 4″

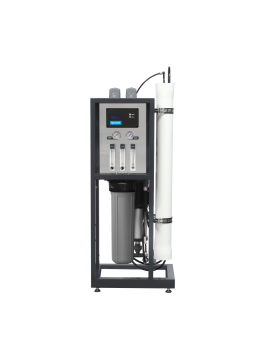

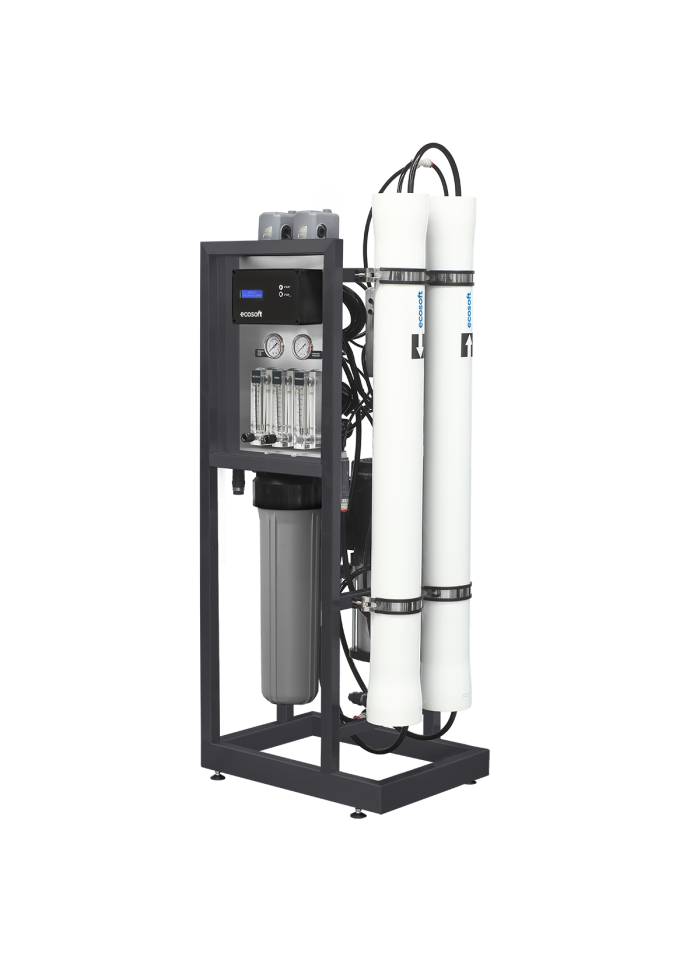

L'osmoseur professionnel Ecosoft MO12000TP5 est un système d'osmose inverse haute capacité conçu pour les professionnels et petites installations industrielles ayant besoin d'une production importante et régulière d'eau purifiée.

Avec une capacité nominale de 500 litres par heure, soit jusqu'à 12 000 litres par jour sur la base de sa capacité nominale, le MO12000TP5 se positionne au-dessus des osmoseurs professionnels à flux direct de plus faible capacité et répond aux besoins des établissements consommant plusieurs centaines ou plusieurs milliers de litres d'eau traitée par jour.

Son architecture professionnelle repose notamment sur une pompe haute pression Grundfos® CM 1-10, deux porte-membranes 4040, un préfiltre à sédiments BB20, une instrumentation de contrôle du débit et de la pression ainsi que le contrôleur Ecosoft OC5000.

Le système atteint un taux de récupération pouvant aller jusqu'à 75 % lorsque les conditions d'exploitation et la qualité de l'eau permettent ce réglage. Il est conçu pour une eau d'alimentation présentant jusqu'à 3 000 ppm de TDS, sous réserve du respect de l'ensemble des paramètres d'eau brute imposés par Ecosoft.

Important : le système utilise 2 membranes 4040. Les membranes ne sont pas comprises dans la configuration standard indiquée par la documentation technique Ecosoft et doivent être sélectionnées séparément selon l'eau à traiter et l'objectif de qualité du perméat.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – les principaux avantages

L'Ecosoft MO12000TP5 a été développé pour combiner débit élevé, efficacité hydraulique, faible consommation électrique et simplicité de maintenance.

• Production nominale : 500 L/h d'eau osmosée.
• Capacité nominale : 12 000 L/j.
• Taux de récupération : jusqu'à 75 % selon les conditions d'utilisation.
• TDS d'entrée maximal : 3 000 ppm.
• 2 membranes industrielles 4040 selon la configuration choisie.
• Pompe Grundfos® CM 1-10 à haute efficacité énergétique.
• Contrôleur Ecosoft OC5000 pour l'automatisation et la surveillance du système.
• Mesure de conductivité du perméat.
• Préfiltration BB20 5 µm intégrée.
• Rinçage automatique à l'eau brute.
• Ports prévus pour dosage d'antiscalant, rinçage au perméat et mélange d'eau brute.
• Pressostats réglables après préfiltration et sur la ligne de perméat.

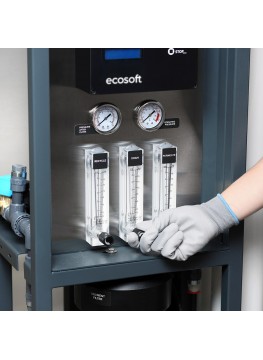

• Instrumentation avec rotamètres et manomètres.
• Architecture ouverte facilitant l'accès aux composants lors de la maintenance.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – comment fonctionne l'osmose inverse ?

L'Ecosoft MO12000TP5 utilise le principe de l'osmose inverse. L'eau préfiltrée est mise sous pression par la pompe Grundfos puis dirigée vers les éléments membranaires 4040.

La membrane sépare le flux en deux parties :

• le perméat, correspondant à l'eau purifiée ayant traversé la membrane ;
• le concentrat, qui entraîne une partie des sels et substances retenues vers l'évacuation.

Une partie du concentrat peut être recyclée dans le système. Le MO12000TP5 dispose pour cela d'un circuit de recyclage avec rotamètre réglable.

Dans les conditions nominales documentées, le système produit environ 8,3 L/min de perméat, pour un débit de concentrat d'environ 2,8 L/min et un recyclage d'environ 9,2 L/min.

Ces valeurs sont des valeurs de fonctionnement de référence. La production réelle d'une membrane d'osmose inverse varie notamment en fonction de la température, du TDS de l'eau d'alimentation, de la pression, du taux de récupération et du type de membrane installé.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – caractéristiques techniques

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – pompe Grundfos et contrôleur OC5000

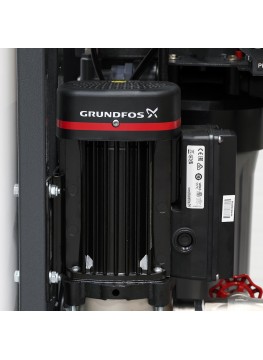

L'un des points forts de l'Ecosoft MO12000TP5 est l'utilisation d'une pompe Grundfos® CM 1-10.

Cette pompe haute pression est indiquée par Ecosoft comme une solution à haute efficacité énergétique, avec un faible niveau de bruit et de vibrations. Les parties spécifiées de la pompe sont en AISI 304.

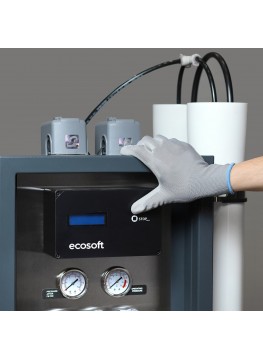

Le fonctionnement de l'installation est géré par le contrôleur Ecosoft OC5000. Il automatise les principales séquences de fonctionnement et permet au système de réagir aux informations fournies par ses différents pressostats et capteurs.

Le MO12000TP5 dispose également d'une cellule de conductivité sur la ligne de perméat, permettant au contrôleur de surveiller la conductivité de l'eau produite.

Contrairement aux versions Ecosoft équipées du contrôleur OC6000 et de la fonction ECONNECT, le MO12000TP5 avec OC5000 ne dispose pas d'un accès en ligne.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – préfiltration BB20 intégrée

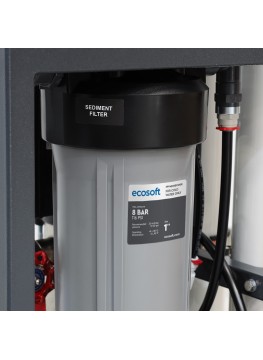

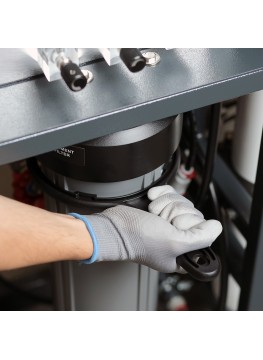

Avant d'atteindre les membranes, l'eau traverse un préfiltre à sédiments grand format BB20.

Le système est équipé d'une cartouche en polypropylène soufflé-melt 4,5″ × 20″ de 5 µm. Cette étape est destinée à retenir les particules en suspension susceptibles de perturber le fonctionnement du système ou d'accélérer l'encrassement des membranes.

Le pressostat placé après cette préfiltration est réglable et participe à la protection du système contre des conditions d'alimentation insuffisantes.

Cette préfiltration mécanique intégrée ne remplace toutefois pas les traitements complémentaires éventuellement nécessaires en fonction de l'analyse de l'eau brute.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – membranes 4040

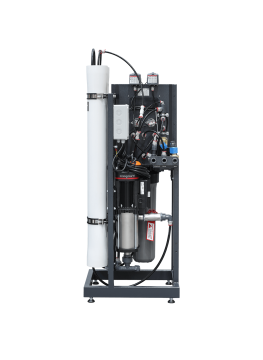

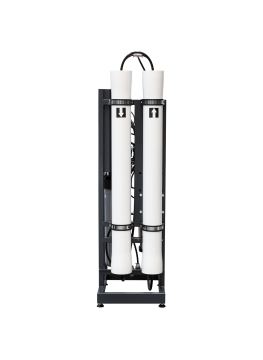

L'Ecosoft MO12000TP5 comporte deux porte-membranes 300 psi pour éléments 4040.

La documentation Ecosoft prévoit différentes possibilités de membranes, notamment des références de type FilmTec™ XLE-4040, LCLE-4040 ou Ecosoft ELP-4040, selon la configuration recherchée.

Les membranes ne sont pas incluses dans la configuration standard du MO12000TP5. Ce choix permet d'adapter les éléments membranaires à la qualité de l'eau d'entrée et aux performances recherchées.

Le choix des membranes doit donc être effectué à partir de l'analyse de l'eau brute, du TDS, de la température, du débit recherché et de la qualité de perméat attendue.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – taux de récupération jusqu'à 75 %

Le taux de récupération représente la proportion de l'eau d'alimentation transformée en perméat.

Le MO12000TP5 peut atteindre un taux de récupération jusqu'à 75 % lorsque la composition de l'eau et les conditions de fonctionnement le permettent.

À titre d'exemple théorique, un taux de récupération de 75 % signifie que sur 1 000 litres d'eau entrant dans le processus membranaire, jusqu'à environ 750 litres peuvent devenir du perméat et environ 250 litres constituer le concentrat. Cette proportion est une illustration du principe : le fonctionnement réel doit être réglé selon l'analyse de l'eau et les prescriptions Ecosoft.

Il ne faut pas augmenter excessivement le taux de récupération dans le seul objectif de réduire le rejet : une récupération trop élevée peut favoriser la concentration des sels et l'entartrage des membranes.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – qualité d'eau brute requise

Pour garantir le fonctionnement de l'Ecosoft MO12000TP5 et protéger les membranes, l'eau brute doit respecter les limites prévues par le fabricant ou recevoir les prétraitements nécessaires.

Lorsque l'eau dépasse l'une de ces caractéristiques, un prétraitement adapté doit être étudié avant l'osmose inverse.

Selon l'analyse, il peut notamment être nécessaire de prévoir une filtration supplémentaire, un adoucissement, un traitement du fer ou du manganèse, une déchloration ou un dosage d'antiscalant.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – ce qu'il traite et ses limites

Le MO12000TP5 est un système à membrane d'osmose inverse : il ne doit pas être présenté comme une solution universelle pouvant recevoir n'importe quelle eau brute sans prétraitement.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – applications professionnelles

Avec une capacité nominale de 500 L/h, l'Ecosoft MO12000TP5 est destiné aux établissements dont les besoins dépassent largement ceux d'un osmoseur domestique ou d'un petit osmoseur professionnel.

Il peut notamment être étudié pour :

• hôtels et établissements d'hébergement ;
• restaurants et cuisines professionnelles ;
• brasseries ;
• caves et production de boissons ;
• boulangeries ;
• fromageries ;
• certaines productions agroalimentaires ;
• blanchisseries ;
• stations de lavage automobile ;
• installations nécessitant une production régulière d'eau déminéralisée par osmose inverse.

Le dimensionnement doit être réalisé à partir du volume journalier nécessaire, du débit de pointe, de l'analyse de l'eau brute et de la qualité d'eau souhaitée.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – rinçage des membranes

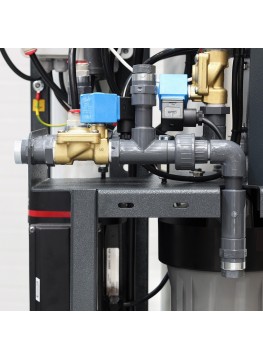

Le MO12000TP5 dispose d'un système de rinçage direct automatique des membranes à l'eau brute.

La documentation indique un débit d'alimentation d'environ 2 400 L/h pendant le rinçage direct, avec une consommation d'environ 40 litres par cycle.

Le système comporte également un port permettant l'ajout d'un kit optionnel de rinçage au perméat. Cette configuration permet d'utiliser de l'eau purifiée pour rincer les membranes.

Un autre port est prévu pour une pompe doseuse, notamment lorsqu'un dosage d'antiscalant est nécessaire.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – option de mélange de l'eau

L'architecture modulaire du MO12000TP5 permet également d'ajouter un kit de mélange d'eau brute.

Cette solution peut être intéressante lorsqu'une eau totalement déminéralisée n'est pas recherchée et qu'une conductivité ou minéralisation finale spécifique doit être obtenue.

Le mélange doit être réglé en fonction de l'application et des caractéristiques de l'eau souhaitée.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – installation

L'installation de l'Ecosoft MO12000TP5 doit être réalisée dans un local adapté, avec alimentation en eau, évacuation du concentrat, alimentation électrique et espace suffisant pour la maintenance.

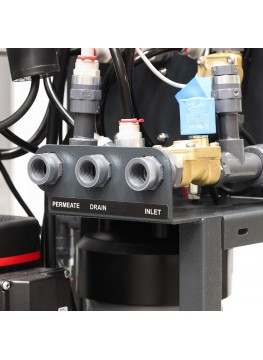

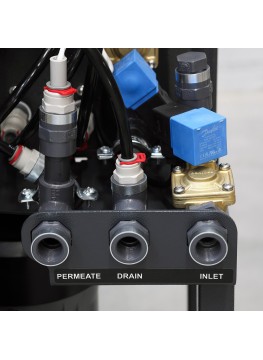

Les raccordements principaux sont en G ½ pour l'eau brute, le perméat et le concentrat.

Le fabricant demande une pression d'alimentation comprise entre 2 et 4 bar. La température de l'eau doit être comprise entre 5 et 30 °C.

Le système fonctionne en 220–230 V monophasé, 50 Hz.

Un réservoir de perméat correctement dimensionné peut être associé au système selon les besoins de l'installation. L'interrupteur à flotteur intégré permet de participer à la commande du système en fonction du niveau du réservoir.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – entretien et maintenance

La maintenance régulière du MO12000TP5 permet de préserver les performances du système et la durée de vie des membranes.

Ecosoft indique pour la cartouche PP BB20 5 µm un remplacement tous les 4 mois ou lorsque la perte de pression atteint 0,5 bar.

Les performances des membranes doivent être suivies à partir du débit de perméat, de la qualité du perméat et de la perte de pression.

Une baisse normalisée de productivité de plus de 15 à 20 %, une détérioration de la qualité du perméat de 15 à 20 % ou une augmentation comparable de la perte de pression peuvent indiquer la nécessité d'un nettoyage chimique ou d'une intervention sur les membranes.

La durée de vie réelle des membranes dépend fortement de la qualité de l'eau brute, du prétraitement, du taux de récupération, du fonctionnement et de la maintenance.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – conformité européenne

La gamme de systèmes commerciaux d'osmose inverse Ecosoft concernée par le certificat fourni a fait l'objet d'une évaluation de conformité par le TSU – Technický skúšobný ústav Piešťany.

Le certificat de conformité fourni fait référence aux exigences européennes applicables, notamment à la directive basse tension 2014/35/UE et à la directive CEM 2014/30/UE, avec les normes harmonisées indiquées dans le certificat.

Cette documentation permet d'intégrer le MO12000TP5 dans un projet professionnel avec les documents techniques et de conformité correspondants à la configuration concernée.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – FAQ

Quel est le débit de l'Ecosoft MO12000TP5 ?
Sa capacité nominale est de 500 litres par heure, soit 12 000 L/j sur la base de cette capacité. La production réelle dépend notamment de la température, du TDS, de la pression, de la membrane et du taux de récupération.

Quel est le taux de récupération du MO12000TP5 ?
Il peut atteindre 75 % lorsque la qualité de l'eau et les conditions d'exploitation le permettent.

Quel TDS peut accepter le MO12000TP5 ?
La spécification de cette version indique un TDS d'entrée maximal de 3 000 ppm.

Les membranes sont-elles fournies avec le MO12000TP5 ?
Non dans la configuration standard documentée. Le système comporte deux porte-membranes pour éléments 4040. Les membranes doivent être choisies selon l'eau à traiter et les performances recherchées.

Combien de membranes utilise le MO12000TP5 ?
Le système utilise 2 éléments membranaires au format 4040.

Le MO12000TP5 possède-t-il un préfiltre ?
Oui. Il intègre un porte-filtre BB20 avec cartouche PP 4,5″ × 20″ de 5 µm.

Quelle pompe équipe l'Ecosoft MO12000TP5 ?
Il est équipé d'une pompe Grundfos® CM 1-10.

Quel contrôleur équipe le MO12000TP5 ?
Cette version utilise le contrôleur Ecosoft OC5000.

Peut-on surveiller le MO12000TP5 à distance via Internet ?
Non. La version MO12000TP5 avec contrôleur OC5000 n'intègre pas l'accès en ligne ECONNECT.

Peut-il fonctionner avec une eau très calcaire ?
Cela dépend de l'analyse de l'eau. Ecosoft définit des limites spécifiques pour la dureté et prévoit la possibilité d'un dosage d'antiscalant. Un adoucissement ou un autre prétraitement peut également être nécessaire selon la composition de l'eau.

Peut-on ajouter un rinçage au perméat ?
Oui. Le système dispose d'un port prévu pour un kit optionnel de rinçage au perméat.

Peut-on ajuster la minéralisation finale ?
Un kit optionnel de mélange permet d'introduire une proportion contrôlée d'eau afin d'adapter la qualité finale à certaines applications.

À quels professionnels s'adresse le MO12000TP5 ?
Il peut être étudié pour les hôtels, restaurants, brasseries, caves, blanchisseries, stations de lavage, petites productions agroalimentaires et autres applications nécessitant jusqu'à plusieurs centaines de litres d'eau osmosée par heure.

Osmoseur professionnel Ecosoft MO12000TP5 500 L/h – dimensionnement avec RDG Water

Un osmoseur professionnel de 500 L/h doit être dimensionné en fonction de l'installation réelle. Le débit nominal ne constitue qu'une partie du calcul.

Pour sélectionner les membranes, le prétraitement et les options du MO12000TP5, il est recommandé de disposer au minimum d'une analyse de l'eau précisant notamment le TDS ou la conductivité, la dureté, le fer, le manganèse, la silice et le chlore, ainsi que le débit et la qualité d'eau souhaités.

Découvrez également notre gamme d'osmoseurs industriels et professionnels et nos osmoseurs professionnels haut débit avec contrôleur intelligent.

Besoin de dimensionner l'Ecosoft MO12000TP5 pour votre installation ?

Téléphone : 04.65.84.60.82
E-mail : service.client@generateur-eau.com

Service et maintenance :

Pour garantir l’efficacité maximale du système d’osmose inverse Ecosoft, le remplacement régulier des éléments filtrants est nécessaire. Un entretien correct assure une eau de haute qualité et prolonge la durée de vie de votre système.

Calendrier de remplacement des cartouches :

• Filtre à sédiments PP soufflé-melt, 4,5″ × 20″, 5 µm – remplacer tous les 4 mois, ou si la perte de pression atteint 0,5 bar
• Élément membranaire – remplacer ou nettoyer tous les 6 mois si la productivité baisse de plus de 15–20 %, si la qualité de l’eau se détériore de 15–20 %, ou si la perte de pression augmente de 15–20 %

Vous pouvez remplacer les cartouches et éléments membranaires vous-même, mais pour de meilleurs résultats nous recommandons de contacter un centre de service agréé.

Si vous décidez d’effectuer le remplacement vous-même, suivez les instructions ci-dessous :

⚠️ Utilisez des gants en caoutchouc stériles lors de la manipulation des éléments membranaires

⚠️ Si une pureté microbiologique élevée est requise, désinfectez le système d’osmose inverse et le réservoir de perméat avant l’installation de la membrane

Capuchon de porte-membrane
1 – Vis, 2 – Demi-bagues de verrouillage, 3 – Capuchon, 4 – Joint torique, 5 – Joint du capuchon.

Retirez l’élément membranaire de son emballage d’usine. Pour remplacer l’ancien élément par un neuf, déconnectez les conduites et retirez le(s) porte-membrane(s) du châssis.

⚠️ Portez une attention particulière au joint torique du capuchon (5). En cas d’absence de joint, les flux de perméat et de concentrat risquent de se mélanger.

Après avoir retiré le capuchon, insérez l’élément membranaire dans le sens de la flèche indiquée sur le porte-membrane (côté eau d’entrée). L’élément doit être inséré avec son joint torique aligné sur le raccord d’entrée de la tête du porte-membrane.

Après installation, fixez la tête du porte-membrane avec les vis et les éléments de verrouillage, puis reconnectez les conduites pour l’eau d’alimentation, l’évacuation du concentrat et la sortie de perméat. Fixez ensuite le porte-membrane au châssis du système d’osmose inverse.

Lors du premier démarrage du système, la première portion de perméat doit être rejetée à l’égout pendant au moins 15 minutes.

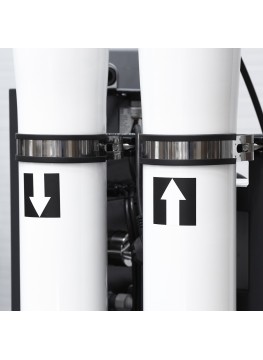

? Lors de l’installation de la membrane, respectez le sens de la flèche indiqué sur le porte-membrane.

? Si nécessaire, utilisez de la glycérine comme lubrifiant.

Pdf à télécharger :

• Manuel pour les systèmes d’osmose inverse commerciaux Ecosoft
• Fiche technique Professional MO12000TP5 RO
• Comparaison des systèmes d’osmose inverse commerciaux d’Ecosoft
