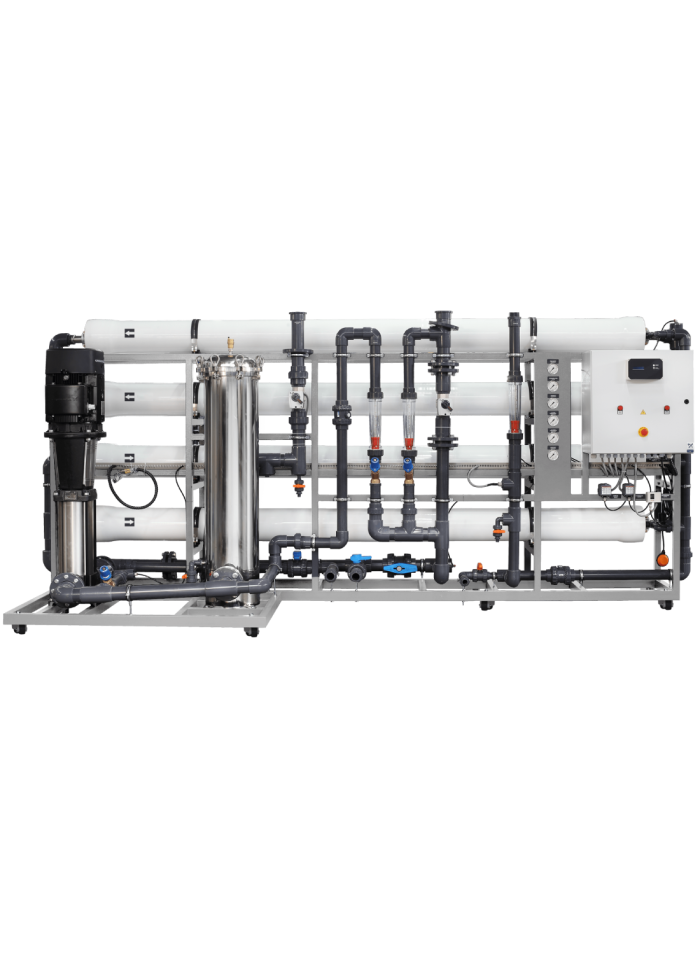

Système d'osmose inverse industriel Ecosoft MO12 – 12 à 15 m³/h

Présentation du système d'osmose inverse Ecosoft MO12

Le système d'osmose inverse industriel Ecosoft MO12 est une solution clé en main conçue pour répondre aux défis du traitement de l'eau industrielle à grande capacité. Avec une production de 12 à 15 m³/h, il s'adresse aux installations industrielles à fort besoin en eau purifiée. Il est utilisé dans l'industrie alimentaire et pharmaceutique, l'énergie, la chimie, la fabrication de semi-conducteurs, les chaudières à vapeur et d'autres applications industrielles. Le système comprend l'étude pilote, l'ingénierie, la fabrication, la mise en service et la maintenance.

Pourquoi choisir le système MO12 Ecosoft ?

• Efficacité énergétique — pompe haute pression Grundfos CR 20-10 combinée aux membranes Dow Filmtec XLE pour une consommation maîtrisée à ce niveau de débit
• Performances fiables — composants et ingénierie de qualité industrielle pour un fonctionnement stable en continu
• Préfiltration intégrée robuste — boîtier en acier inoxydable avec 7 filtres PP 2,5 × 40", pour une protection optimale des membranes
• Certifications qualité — usine certifiée ISO 9001, marquage CE conforme aux directives "nouvelle approche"
• Évaluation de projet individuelle — étude sur demande pour adapter le système à votre application spécifique

Équipement inclus

• 1 pompe haute pression Grundfos CR 20-10
• 4 récipients à membrane 8040-3
• 1 boîtier en acier inoxydable avec 7 filtres PP 2,5 × 40"
• 2 vannes motorisées (entrée eau d'alimentation, sortie eau de rinçage)
• 2 vannes d'équilibrage (rejet du concentré, recyclage du concentré)
• 1 armoire électrique avec contrôleur Ecosoft OC5000
• 1 ensemble tuyauterie et instrumentation
• 1 châssis en acier

Éléments membrane non inclus — à sélectionner à la commande selon la qualité de votre eau d'alimentation et le niveau de rejet de sel souhaité.

Options disponibles

• Pompe doseuse — pour l'injection d'antitartre ou d'autres produits chimiques de traitement
• Entrée de perméat — pour le rinçage de la membrane au perméat (NEP)
• Ligne de mélange d'eau brute — pour ajuster la qualité finale de l'eau produite

Caractéristiques techniques

Le TDS maximum figure avec deux valeurs différentes dans la documentation fabricant (3000 mg/L dans un tableau, 4500 mg/L dans un autre) ; nous les indiquons ci-dessous — vérifiez la fiche technique à jour auprès de RDG Water avant commande pour une application critique.

• Marque : Ecosoft
• Référence : MO12TP5
• Modèle : MO12
• Capacité de perméat : 12 à 15 m³/h
• Récupération du perméat : 75% (pour eaux faiblement entartrées/encrassées)
• TDS maximum : 4500 mg/L (autre référence : 3000 mg/L)
• Demande de débit de l'affluent (service) : 16 à 20 m³/h
• Pression de fonctionnement : 8 à 12 bar
• Pression maximale : 14 bar
• Exigences électriques : 380-400V, 50Hz, triphasé
• Puissance électrique : 11 kW
• Cote du préfiltre : 5 microns
• Membranes : 12 unités au format 80×40
• Dimensions (H × L × P) : 1950 × 2090 × 1200 mm

Connexions

• Eau entrante : DN65 (bride)
• Perméat : DN50 (G 2")
• Concentré : DN65 (bride)
• Entrée CIP : DN40 (G 1½")
• Retour NEP : DN40 (G 1½")
• Perméat NEP : DN25 (G 1")

Exigences relatives à l'eau d'alimentation

• TDS : 4500 mg/L maximum
• Dureté : 150 mg/L CaCO₃ maximum
• Fer : 0,1 mg/L maximum
• Manganèse : 0,05 mg/L maximum
• Sulfure d'hydrogène : aucun
• Silicate : 20 mg/L maximum
• Chlore résiduel : 0,1 mg/L maximum
• SDI : 5 maximum
• Demande chimique en oxygène : 4 mg/L O₂ maximum

Le respect de ces valeurs d'eau d'alimentation est essentiel pour garantir les performances et la durée de vie du système. Une eau ne respectant pas ces seuils nécessite un prétraitement adapté (déferrisation, adoucissement, désinfection) avant l'osmose inverse.

Installation et mise en service

Le système MO12 est livré sur châssis acier inoxydable, avec armoire électrique intégrée et contrôleur Ecosoft OC5000 à interface LCD. La préfiltration intégrée en boîtier inox 7 filtres garantit une protection robuste des membranes dès l'entrée du système. Les connexions en bride DN65 pour l'eau entrante et le concentré sont adaptées aux installations industrielles à fort débit. RDG Water accompagne le dimensionnement, la sélection des membranes et la mise en service de votre installation.

Pour une étude personnalisée de votre projet, contactez RDG Water au 04.65.84.60.82 ou à service.client@generateur-eau.com.

FAQ

Le MO12 nécessite-t-il une installation électrique spécifique ?

Oui. Avec une puissance électrique de 11 kW en triphasé 380-400V, une installation électrique industrielle dimensionnée en conséquence est indispensable. Un raccordement par un professionnel habilité est requis avant la mise en service.

Pourquoi les membranes ne sont-elles pas incluses dans le système MO12 ?

Le choix de la membrane dépend directement de la qualité de votre eau d'alimentation et du niveau de rejet de sel recherché. RDG Water vous accompagne dans la sélection entre les membranes Dow Filmtec XLE-440, ECO PRO-440 ou équivalent selon une analyse de votre eau d'alimentation.

Quelle différence entre le MO12 et le MO9 ou le MO16 ?

Le MO9 produit 9-12 m³/h et le MO16 (modèle suivant dans la gamme) une capacité supérieure au MO12 (12-15 m³/h). Le dimensionnement dépend du débit horaire requis par votre process industriel — contactez RDG Water pour une étude de dimensionnement adaptée à vos besoins.

Quelle unité de nettoyage CIP est compatible avec le MO12 ?

Le MO12 est compatible avec l'unité de nettoyage en place CIPSEP616, conçue pour les systèmes à membranes 8" des modèles MO6, MO9, MO12 et MO16. Cette unité permet un nettoyage chimique in situ sans démontage des membranes.

Pdf à télécharger :

• Ecosoft MO-12 Système d'osmose inverse industriel Manuel d'instructions
• Fiche technique Ecosoft MO12
• Organigramme d'Ecosoft MO12
