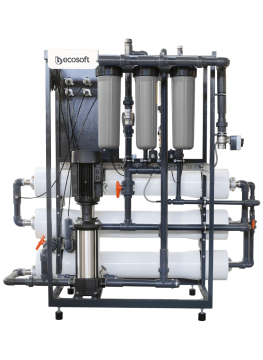

Système d'osmose inverse industriel Ecosoft MO3 – 3 à 4 m³/h

Présentation du système d'osmose inverse Ecosoft MO3

Le système d'osmose inverse industriel Ecosoft MO3 est une solution clé en main conçue pour répondre aux défis du traitement de l'eau industrielle. Avec une capacité de production de 3 à 4 m³/h, il est utilisé dans l'industrie alimentaire et pharmaceutique, l'énergie, la chimie, la fabrication de semi-conducteurs, les chaudières à vapeur et d'autres applications industrielles. Le système comprend l'étude pilote, l'ingénierie, la fabrication, la mise en service et la maintenance.

Pourquoi choisir le système MO3 Ecosoft ?

• Performance fiable et stable — contrôleur Ecosoft OC5000 éprouvé depuis 2008, pour un fonctionnement long terme sans surprise
• Réglage flexible du débit — adaptable à différents types d'eau d'alimentation selon votre application
• Efficacité énergétique — pompe haute pression Grundfos CR 10-12 pour une consommation électrique maîtrisée (4 kW) et une garantie globale du système
• Conception compacte — pour une installation facilitée dans vos locaux techniques
• Options pré-conçues — solutions sur mesure disponibles selon vos besoins spécifiques (pompe doseuse anti-tartre, ligne de mélange eau brute, rinçage perméat)

Équipement inclus

• 1 pompe haute pression Grundfos CR 10-12
• 3 réservoirs à membrane 8040
• 3 préfiltres à sédiments BB20
• 2 vannes motorisées (entrée d'eau, sortie d'eau)
• 2 vannes d'équilibrage (rejet du concentré, recyclage du concentré)
• 1 armoire électrique avec contrôleur Ecosoft OC5000
• 1 ensemble tuyauterie, instrumentation et cadre en acier

Éléments membrane non inclus — à sélectionner à la commande parmi les membranes Filmtec XLE-440, ECO PRO-440 ou Ecosoft ELP-8040 selon la qualité de votre eau d'alimentation et le niveau de rejet de sel souhaité.

Options disponibles

• Membranes — Filmtec XLE-440, ECO PRO-440 ou Ecosoft ELP-8040
• Pompe doseuse — pour l'injection d'antitartre ou d'autres produits chimiques de traitement
• Entrée de perméat — pour le rinçage de la membrane au perméat (NEP)
• Ligne de mélange d'eau brute — pour ajuster la qualité finale de l'eau produite

Caractéristiques techniques

• Marque : Ecosoft
• Référence : MO3TP5
• Modèle : MO3
• Capacité de perméat : 3 à 4 m³/h
• Récupération du perméat : 75% (pour eaux faiblement entartrées/encrassées)
• TDS maximum : 3000 mg/L
• Demande de débit de l'affluent (service) : 4 à 6 m³/h
• Demande de débit de l'affluent (rinçage) : 10 m³/h
• Pression de fonctionnement : 8 à 12 bar
• Pression maximale : 14 bar
• Exigences électriques : 380-400V, 50Hz, triphasé
• Puissance électrique : 4 kW
• Cote du préfiltre : 5 microns
• Membranes : 3 unités au format 80×40
• Dimensions (H × L × P) : 1950 × 1900 × 1100 mm

Connexions

• Eau entrante : 1½"
• Perméat : 1"
• Concentré : 1½"
• Entrée CIP : 1½"
• Retour CIP : 1½"
• Perméat de NEP : ½"
• Orifice de dosage de l'anti-tartre : ½"

Exigences relatives à l'eau d'alimentation

• TDS : 3000 mg/L maximum
• Dureté : 150 mg/L CaCO₃ maximum
• Fer : 0,1 mg/L maximum
• Manganèse : 0,05 mg/L maximum
• Sulfure d'hydrogène : aucun
• Silicate : 20 mg/L maximum
• Chlore résiduel : 0,1 mg/L maximum
• SDI : 5 maximum
• Demande chimique en oxygène : 4 mg/L O₂ maximum

Le respect de ces valeurs d'eau d'alimentation est essentiel pour garantir les performances et la durée de vie du système. Une eau ne respectant pas ces seuils nécessite un prétraitement adapté (déferrisation, adoucissement, désinfection) avant l'osmose inverse.

Installation et mise en service

Le système MO3 est livré en cadre acier prêt à raccorder, avec armoire électrique intégrée et contrôleur Ecosoft OC5000 à interface LCD. La mise en service comprend le réglage des vannes d'équilibrage et la programmation du contrôleur selon les caractéristiques de votre eau d'alimentation. RDG Water accompagne le dimensionnement, la sélection des membranes et la mise en service de votre installation.

Pour une étude personnalisée de votre projet, contactez RDG Water au 04.65.84.60.82 ou à service.client@generateur-eau.com.

FAQ

Pourquoi les membranes ne sont-elles pas incluses dans le système MO3 ?

Le choix de la membrane dépend directement de la qualité de votre eau d'alimentation (TDS, dureté, présence de fer ou de silicate) et du niveau de rejet de sel recherché. RDG Water vous accompagne dans le choix entre les membranes Filmtec XLE-440 (basse pression), ECO PRO-440 (rejet de sel élevé) ou Ecosoft ELP-8040 selon une analyse de votre eau d'alimentation.

Quelle différence entre le MO3 et les autres modèles de la gamme MO ?

La gamme Ecosoft MO se décline du MO2 (2-2,5 m³/h) au MO48 (48-56 m³/h), avec un nombre croissant de membranes 8040 installées en parallèle. Le MO3 avec 3 membranes offre une capacité de 3 à 4 m³/h, adaptée aux besoins industriels de taille moyenne. Le dimensionnement dépend du débit horaire requis par votre process.

Quelle alimentation électrique est nécessaire pour installer ce système ?

Le MO3 nécessite une alimentation triphasée 380-400V, 50Hz, avec une puissance installée de 4 kW. Une installation électrique industrielle adaptée et un raccordement par un professionnel habilité sont nécessaires avant la mise en service.

Que se passe-t-il si mon eau d'alimentation dépasse les seuils recommandés ?

Un dépassement des seuils (fer, manganèse, dureté, SDI) accélère l'encrassement de la membrane et réduit sa durée de vie. Un prétraitement adapté est alors nécessaire avant l'osmose inverse — déferrisation pour le fer/manganèse, adoucissement pour la dureté, filtration fine pour le SDI. RDG Water peut évaluer votre eau d'alimentation et proposer le prétraitement adéquat.

Pdf à télécharger :

• Ecosoft MO3 Fiche technique
• Organigramme d'Ecosoft MO3
• Manuel d'utilisation Ecosoft MO MIDI systems
• Guide d'installation électrique pour les systèmes MIDI Ecosoft MO (MO2-MO9)
