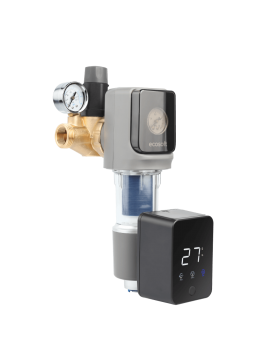

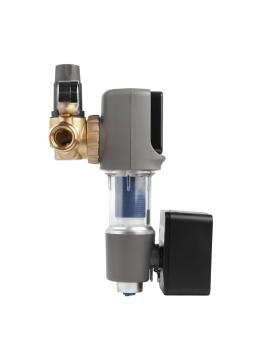

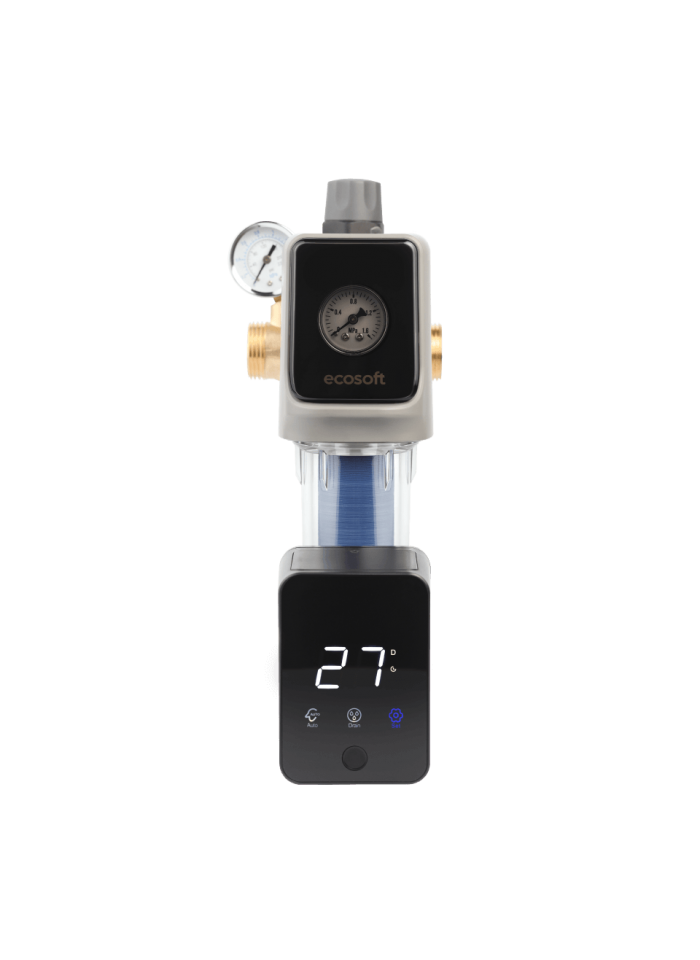

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – 40 µm, 4 m³/h

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – préfiltration haute performance pour toute la maison

Le filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique est un système de préfiltration centralisée conçu pour retenir les particules présentes dans l'eau avant qu'elles n'atteignent les canalisations et les équipements de l'habitation.

Installé sur l'arrivée générale d'eau, il agit comme une première barrière contre les sédiments, le sable, les particules de rouille, les impuretés et les matières en suspension.

Le TXHES3 utilise un élément filtrant réutilisable composé de disques polymère de 40 microns. Cette technologie est particulièrement adaptée aux eaux difficiles présentant une turbidité élevée et a été développée avec une résistance renforcée à l'encrassement en présence de fer.

Sa grande différence avec un filtre à cartouche consommable classique réside dans son système de rinçage automatique programmable. Les impuretés accumulées sont évacuées vers une conduite de drainage sans nécessiter le remplacement régulier d'une cartouche jetable.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – filtration à 40 microns

Le filtre à disque Ecosoft Sentry AR TXHES3 possède une finesse nominale de filtration de 40 µm.

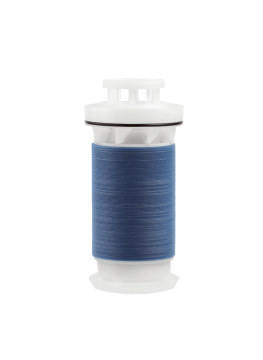

Son élément filtrant est constitué d'un empilement de disques polymère. Lors de la filtration, les particules sont piégées dans les rainures et espaces constitués par les disques.

Cette filtration mécanique permet notamment de réduire la présence de :

• sable ;
• sédiments ;
• boues et matières en suspension ;
• particules de rouille ;
• débris provenant d'un réseau ou d'un forage ;
• particules solides supérieures au seuil de filtration.

La technologie à disques présente également l'avantage de pouvoir être nettoyée et réutilisée.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – caractéristiques techniques

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – débit jusqu'à 4 m³/h

Le filtre à disque Ecosoft Sentry AR TXHES3 est conçu pour assurer une filtration centralisée avec un débit pouvant atteindre 4 m³/h.

Ce niveau de débit permet d'envisager son utilisation sur l'arrivée générale d'une habitation et de maintenir simultanément l'alimentation de plusieurs points d'eau.

Le débit réellement disponible dépend néanmoins de la pression, de la qualité de l'eau, du niveau d'encrassement du filtre et de la configuration hydraulique de l'installation.

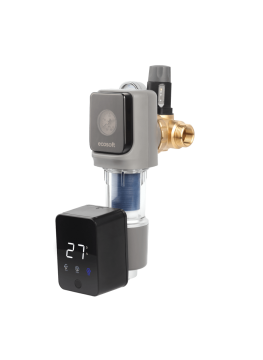

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – rinçage automatique intelligent

Le principal avantage du filtre à disque Ecosoft Sentry AR TXHES3 est son système de nettoyage automatique.

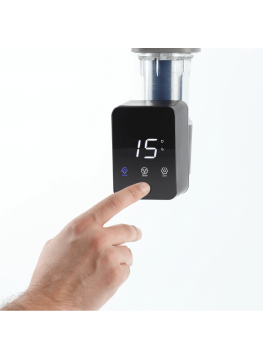

Le module de commande permet de programmer la fréquence de rinçage entre 1 et 99 jours.

La durée d'un cycle peut être réglée sur :

• 15 secondes ;
• 30 secondes ;
• 45 secondes ;
• 60 secondes ;
• 90 secondes.

Le réglage d'usine est un rinçage de 15 secondes tous les 15 jours. Cette programmation peut ensuite être adaptée à la qualité réelle de l'eau.

Un rinçage peut également être déclenché manuellement depuis le contrôleur.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – nettoyage des disques sans cartouche jetable

Pendant le cycle de nettoyage du filtre à disque Ecosoft Sentry AR TXHES3, les impuretés piégées sont libérées puis évacuées vers la conduite de drainage.

Le fabricant annonce pour son cycle rapide une durée de 15 secondes et une consommation d'environ 1,95 litre d'eau.

L'utilisation d'un élément filtrant lavable permet de limiter le recours à des cartouches sédiments jetables pour cette première étape de préfiltration.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – performance sur la turbidité

Ecosoft présente le Sentry AR TXHES3 comme un filtre destiné aux eaux fortement turbides.

Dans les essais présentés dans sa documentation technique, le fabricant annonce une réduction de turbidité pouvant atteindre 95,6 %, avec une eau fortement turbide ramenée à environ 1,4 à 1,8 NTU dans les conditions de test.

Ces performances correspondent à des conditions d'essai et ne constituent pas une valeur garantie pour toutes les eaux : le résultat réel dépend notamment de la nature, de la concentration et de la granulométrie des particules.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – adapté aux eaux riches en fer et très turbides

Le filtre à disque Ecosoft Sentry AR TXHES3 a été développé pour offrir une meilleure résistance à l'encrassement sur les eaux présentant une forte turbidité ou une teneur importante en fer.

Cette caractéristique concerne principalement la résistance du dispositif de filtration aux conditions difficiles.

Elle ne signifie pas que le TXHES3 élimine automatiquement tout le fer dissous présent dans l'eau.

Une eau de forage contenant une concentration importante en fer dissous peut nécessiter une oxydation, un média déferrisant ou un système de traitement spécifiquement dimensionné.

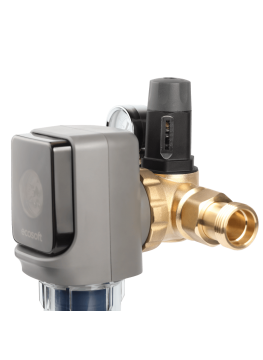

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – réducteur de pression intégré

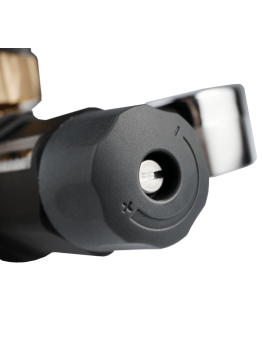

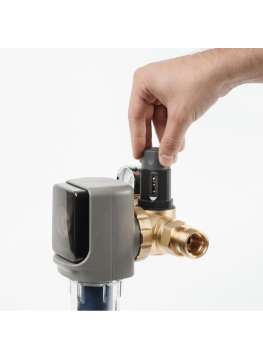

Le filtre à disque Ecosoft Sentry AR TXHES3 intègre également une fonction de réduction et de stabilisation de la pression.

Cette fonction permet de limiter la pression délivrée en aval et de contribuer à protéger les canalisations et équipements contre une pression excessive ou certains phénomènes de coup de bélier.

Le réglage doit toujours rester inférieur à la pression disponible à l'entrée du filtre.

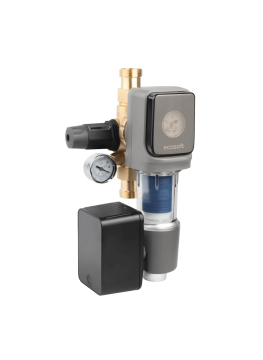

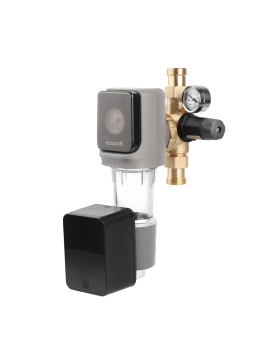

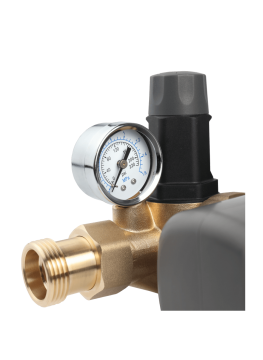

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – double manomètre entrée et sortie

Le filtre à disque Ecosoft Sentry AR TXHES3 dispose de manomètres permettant de surveiller la pression hydraulique du système.

Cette surveillance facilite le contrôle de la pression à l'entrée et à la sortie du dispositif et contribue au diagnostic du fonctionnement de l'installation.

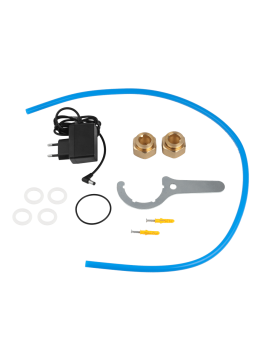

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – alimentation secteur ou piles

Le contrôleur du filtre à disque Ecosoft Sentry AR TXHES3 peut fonctionner avec 3 piles AA.

Il peut également recevoir une alimentation externe 100–240 V AC, 50/60 Hz via une alimentation 5 V / 1 A.

Cette double alimentation permet notamment d'installer le système dans un local technique ne disposant pas nécessairement d'une prise électrique immédiatement à proximité.

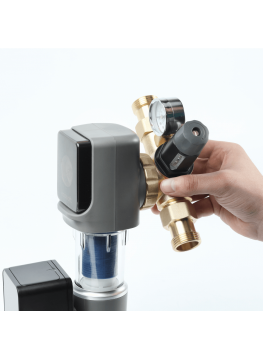

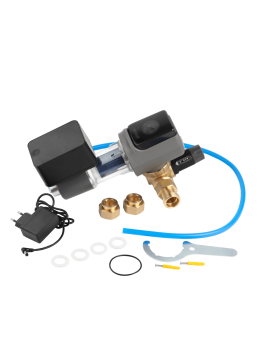

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – raccordement flexible à 360°

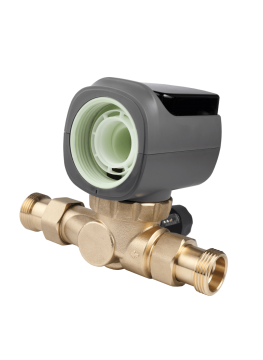

Le filtre à disque Ecosoft Sentry AR TXHES3 possède un module de raccordement orientable à 360°.

Cette conception facilite son intégration dans différentes configurations de plomberie et permet d'adapter l'orientation du raccordement à la disposition des canalisations.

Le raccord principal est en 1″ et des raccordements supplémentaires 3/4″ sont prévus.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – installation sur l'arrivée générale

Le filtre à disque Ecosoft Sentry AR TXHES3 doit être installé dans le sens de circulation indiqué sur le corps du dispositif.

Après installation, le corps du filtre doit rester vertical.

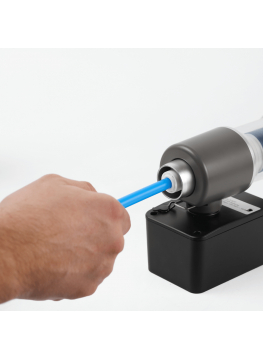

Une évacuation fiable doit être prévue pour recevoir l'eau rejetée pendant les cycles de rinçage.

Le fabricant recommande une installation, une mise en service et une maintenance réalisées par un professionnel.

Le système est destiné à une installation intérieure dans un environnement sec. Il doit rester protégé du rayonnement UV direct, des sources de chaleur, des combustibles et des produits chimiques.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – ce qu'il traite et ses limites

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – entretien

Le rinçage automatique réduit fortement les opérations courantes de nettoyage du filtre à disque Ecosoft Sentry AR TXHES3.

Il reste cependant nécessaire de vérifier périodiquement :

• le fonctionnement du système de rinçage ;
• les manomètres ;
• les raccords ;
• les joints d'étanchéité ;
• la canalisation d'évacuation.

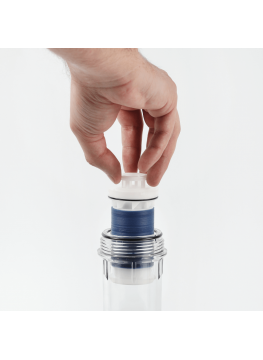

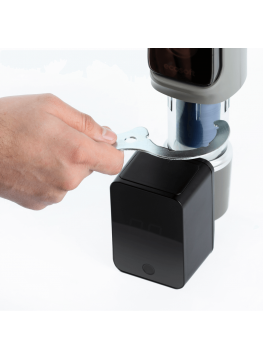

Le fabricant recommande également un nettoyage approfondi de l'élément filtrant après une utilisation prolongée, réalisé de préférence par un professionnel.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – FAQ

Quelle est la finesse de filtration du Ecosoft Sentry AR TXHES3 ?
Le seuil nominal est de 40 microns.

Quel est son débit ?
La fiche technique dédiée indique un débit pouvant atteindre 4 m³/h.

Le filtre se nettoie-t-il automatiquement ?
Oui. Le TXHES3 dispose d'un contrôleur permettant de programmer automatiquement les cycles de rinçage.

Quelle est la fréquence de rinçage ?
Elle peut être programmée de 1 à 99 jours selon la qualité de l'eau.

Fonctionne-t-il sans prise électrique ?
Oui. Le contrôleur peut fonctionner avec 3 piles AA.

Peut-on l'utiliser sur de l'eau de puits ?
Oui. Ecosoft indique une compatibilité avec l'eau de ville et l'eau de puits.

Est-il adapté à une eau contenant beaucoup de fer ?
Il a été conçu avec une résistance renforcée au fer et à la forte turbidité. Cela ne signifie cependant pas qu'il remplace un système de déferrisation lorsque le fer est dissous ou présent à forte concentration.

Quelle pression accepte-t-il ?
La plage de fonctionnement retenue est de 1,5 à 10 bar.

Le filtre enlève-t-il le calcaire ?
Non. Il s'agit d'une filtration mécanique à disques.

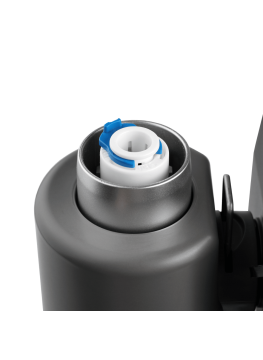

Faut-il prévoir une évacuation ?
Oui. Une conduite de drainage est nécessaire pour évacuer l'eau et les particules pendant le rinçage.

Filtre à disque Ecosoft Sentry AR TXHES3 1″ automatique – conseil RDG Water

Le filtre à disque Ecosoft Sentry AR TXHES3 est particulièrement intéressant comme première étape de traitement lorsque l'eau contient régulièrement du sable, de la rouille ou une quantité importante de matières en suspension.

Son élément filtrant lavable et son rinçage automatique permettent de limiter les interventions par rapport à un préfiltre classique utilisant des cartouches sédiments jetables.

Pour une eau de forage, une analyse reste recommandée afin d'identifier les éventuels traitements complémentaires nécessaires pour le fer dissous, le manganèse, la dureté, les nitrates ou la microbiologie.

Besoin d'aide pour dimensionner votre filtration ?

Téléphone : 04.65.84.60.82
E-mail : service.client@generateur-eau.com

Pdf à télécharger :

• Fiche technique du filtre à eau à disques pour sédiments AR 1"
